藍光溫度保險絲工作原理
溫度保險絲也叫做熱熔斷體,是溫度感應回路切斷裝置,在設備運作中充當著安全衛士。當設備非正常運作中產生溫度過熱時,溫度保險絲動作,從而切斷回路以避免故障擴大或火災的發生。常用于:照時行業,如燈具;家電:電吹風、電熨斗、電飯鍋、電爐、飲水機、咖啡壺等;工業:如變壓器、電動機等,溫度保險絲運作后無法再次使用,只在熔斷溫度下動作一次,切斷電路,不可恢復。
產品構造 CONSTRUCTION

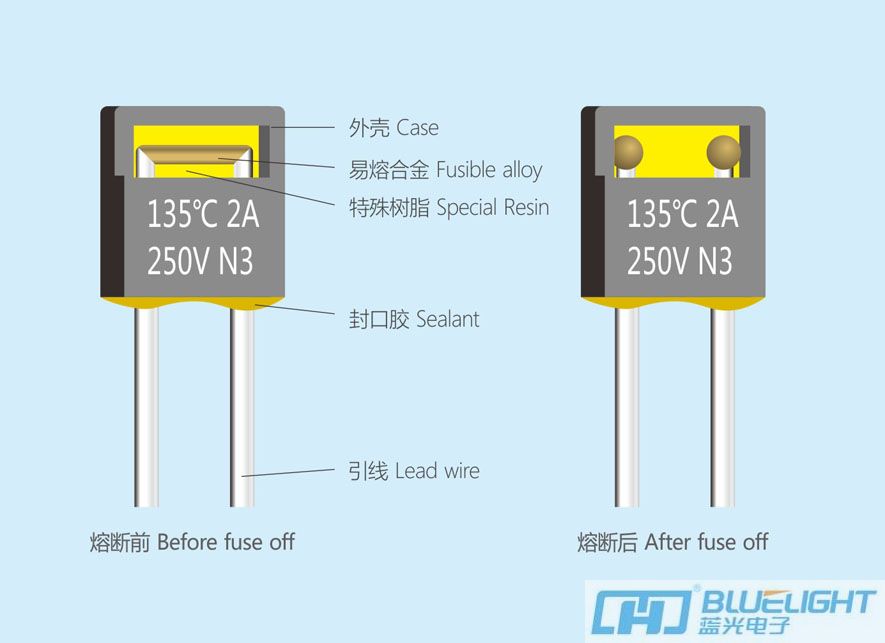

溫度保險絲結構分為方殼型和瓷管型兩種,其工作原理是相同的。?如上圖所示,溫度保險絲結構包括感溫易熔合金,它連接在兩引腳上,表面包覆特殊樹脂,插入塑料外殼內,再用環氧樹脂封裝。
工作原理 OPERATING PRINCIPLE
產品為合金型一次性使用安全保護元器件,當電路或電器發生異常,其周圍溫度上升到設定值時,產品內部感溫合金絲開始熔化,并在特殊樹脂的作用下訊速分離,從而永久性地切斷電源。該產品具有體積小,感溫靈敏;動作精度高,質量穩定可靠等特點。
Non-resettable device which is fusible alloy thermal-element for the safety protection,When circuits or appliances is abnormity, The temperature rose to around Setpoint, The thermal-element begin to melt,and separate rapidly because of special resin, which can permanently cut off circuit. The product is small in size, sensitive; Sccurate and stable etc.
當設計一個溫度保險絲安裝在你的產品上時要考慮綜合平衡各項因素,并在產品上實地測試溫度保險絲的產品特性。
注意:溫度保險絲內部感溫元件為一段低熔點合金絲,連接在兩支引腳上,不恰當?shù)暮附幼鳂I(yè)(焊接溫度過高,焊接時間太長,引腳過短等)會使熱量通過引腳傳入溫度保險絲內部,使感溫元件過熱受損(熔斷,或末端受熱沖擊變細)從而變脆弱,與引腳連接可靠性降低,當使用中電流通過或其它原因,受損部位就可能產生早斷現象。
