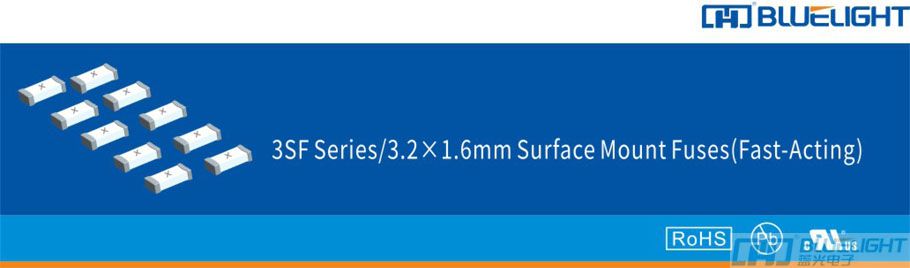

3SF 1206快斷貼片保險絲

發布時間:2021-03-15 10:21:22 丨 瀏覽次數:


藍光 3SF (1206)快斷貼片電流保險絲簡介:

材料Materials

本體Body:銅 Cu,錫 Sn

基板Substrate:氧化鋁陶瓷基板 Alumina ceramic

電極Electrode:銅Cu,鎳Ni,錫Sn(電及端面為鍍鎳及無鉛錫 Termination with nickel and Pure-tin solder plating)

安規:cURus  Approved(詳細見下表)



電氣特性   ELECTRICAL CHARACTERISTICS

額定電流

Rated

Current

熔斷時間 Opening Time
100%250%350%


Min.Min.Max.Min.Max.



250mA-5A4hour
5sec.
/




6A-50A4hour
/
5sec.



 In accordance with UL248-1 , UL248-14


分斷能力   INTERRUPTING RATING



cURus

50 amperes at 125V AC (250mA-10A)

50 amperes at 125V/72V/63V DC (250mA-10A)
200 amperes at 48V DC (250mA-30A)
200 amperes at 36V/32V/24V DC (250mA-50A)


產品特性   PRODUCT FEATURES

材質

Materials

本體Body:銅 Cu,錫 Sn

基板Substrate:氧化鋁陶瓷基板 Alumina ceramic

電極Electrode:銅Cu,鎳Ni,錫Sn (電及端面為鍍鎳及無鉛錫 Termination with nickel and Pure-tin solder plating)

操作溫度

Operating

Temperature

-55℃~+150℃

(需考慮溫度折減 Consider de-rating)

可焊性

Solderability

T/ 熔錫溫度=235℃±5℃,t/ 浸錫時間=2+0-0.5s,

Cover/覆蓋率≧95%,△S=2.0mm±0.5mm,magnifier:20X

耐焊接熱

Resistance to

Soldering Heat

T/ 熔錫溫度=260℃±5℃,t/ 浸錫時間=10s±1s

△S=2.0mm±0.5mm

建議焊錫參數

Recommended

Soldering

Parameters

260℃,10s Max.

(可用于波峰焊和回流焊制程 Compatible with both wave and Solder-reflow)

儲存條件

Storage

Conditions

在溫度+10~40℃、相對濕度≤75%的密閉條件下可存放2年。

Can be stored for 2 years under tight seal condition at temperature +10~40℃ relative humidity ≤ 75%.

在溫度+10~40℃、相對濕度為≤95%的非露天下最多可存放30天。

At most can be kept 30 days at temperture +10~40℃  relative humidity be ≤95% under covered conditions.


產品部件號

Part NO.

額定電流

Current

Rating

額定電壓     Voltage Rating安全認證 Safety Approvals

I2T參考值

Reference

(A2Sec.)

3SF 1206快斷貼片保險絲(圖4)

3SF 1206快斷貼片保險絲(圖5)

6ET 方型微型延時保險絲(圖8)

6ET 方型微型延時保險絲(圖9)

6ET 方型微型延時保險絲(圖10)

3SF 0250250mA

125V AC

125V DC

72V DC

63V DC

48V DC

36V DC

32V DC

24V DC







3SF 0315315mA




3SF 0350350mA




3SF 0375375mA




3SF 0400400mA




3SF 0500500mA




3SF 0750750mA




3SF 0800800mA




3SF 11001A




3SF 11251.25A




3SF 11501.5A




3SF 11601.6A




3SF 12002A




3SF 12502.5A




3SF 13003A




3SF 14004A




3SF 14504.5A




3SF 15005A




3SF 16006A




3SF 16506.5A




3SF 17007A




3SF 17507.5A




3SF 18008A




3SF 210010A




3SF 212012A

48V DC

36V DC

32V DC

24V DC






3SF 215015A




3SF 2200
20A




3SF 225025A




3SF 2300
30A




3SF 235035A

36V DC

32V DC

24V DC






3SF 2400
40A




3SF 245045A




3SF 250050A
