L3CT系列/Φ3.6X10陶瓷管延時保險絲

發布時間:2018-12-18 08:38:07 丨 瀏覽次數:

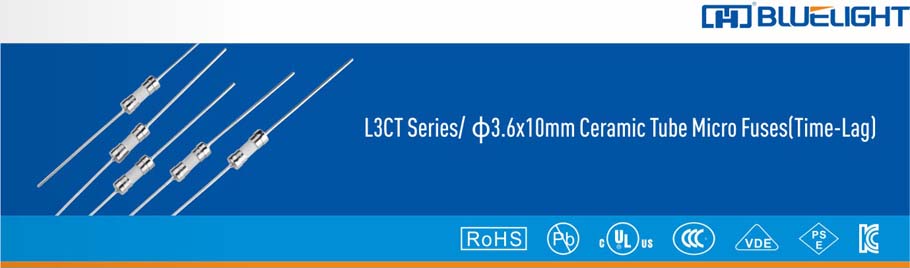

L3CT系列/Φ3.6X10陶瓷管延時保險絲(圖1)

藍光L3CT系列陶瓷管延時保險絲簡介:

Φ3.6X10mm 陶瓷保險絲管(慢斷)/Φ3.6X10mm  Ceramic Tube Fuses (Time-Lag)

材料Materials

本體Body:陶瓷管Ceramic Tube

引線Lead:鍍錫銅線Tin Plated Copper

銅帽Cap:黃銅鍍鎳Nickel Plated Brass

可熔體Element:合金絲Alloy Wire

工作溫度Operating Temperature:-55℃ to + 125℃

可焊性Solder ability:260 ℃, 3s Max. (波峰焊wave) /350℃±10, 3s Max. (烙鐵焊soldering iron)

安規:UL/CCC/VDE/KC/PSE  Approved(詳細見下表)

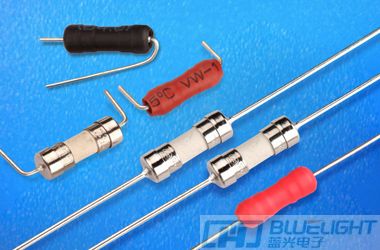

L3CT系列/Φ3.6X10陶瓷管延時保險絲(圖2)L3CT系列/Φ3.6X10陶瓷管延時保險絲(圖3)


電氣特性   ELECTRICAL CHARACTERISTICS

額定電流

Rated

Current

熔斷時間 Opening Time
150%210%275%
400%1000%
Min.Max.Min.Max.Min.Max.Min.Max.
100mA-15A1hour2min400ms10sec.150ms3sec.20ms150ms

 In accordance with IEC60127.1 , IEC60127.3 , GB9364.1 , GB9364.3


分?jǐn)嗄芰?nbsp;  INTERRUPTING RATING
VDE

35 amperes or 10 x rated current ; whichever is greater  at 250 AC

CCC
KC
PSE100 amperes at 250V AC
UL50 amperes at 125V and 250V and 300V and 350V


產品特性   PRODUCT FEATURES

材質

Materials

本體Body: 陶瓷管 Ceramic tube

引腳Lead:銅鍍錫  Tin plated copper wire

銅帽Cap: 黃銅鍍鎳 Nickel plated brass

熔絲Element:合金 Alloy

操作溫度

Operating

Temperature

-55℃~125℃

(需考慮溫度折減 Consider de-rating)

可焊性

Solderability

260℃, 3s Max. (波峰焊 Wave)

350±10℃, 3s Max.(烙鐵焊 Soldering iron)

耐焊接熱

Resistance to

Soldering Heat

260℃, 10s Max. (波峰焊 Wave)

350℃, 5s Max.(烙鐵焊 Soldering iron)

建議焊錫參數

Recommended

Soldering

Parameters

波峰焊     Wave soldering parameter

錫爐溫度 Soldering por temperature: 260 .

焊接時間 Solder dwell time: 2-5s Max.

手工焊     Hand soldering parameter

烙鐵溫度  Soldering iron temperature 350±5℃

焊接時間  Solder dwell time: 5s Max.

儲存條件

Storage

Conditions

在溫度+10~60℃、相對濕度≤75%的密閉條件下可存放3年。

Can be stored for 3 years under tight seal condition at temperature +10~60℃ relative humidity ≤ 75%.

在溫度+10~60℃、相對濕度為95%的非露天下最多可存放30天。

At most can be kept 30 days at temperture +10~60℃  relative humidity be 95% under covered conditions.


產品部件號

Part NO.

額定電流

Current

Rating

安全認證 Safety Approvals

I2T參考值

Reference

(A2Sec.)

L3CT系列/Φ3.6X10陶瓷管延時保險絲(圖4)

L3CT系列/Φ3.6X10陶瓷管延時保險絲(圖5)

L3CT系列/Φ3.6X10陶瓷管延時保險絲(圖6)

L3CT系列/Φ3.6X10陶瓷管延時保險絲(圖7)

L3CT系列/Φ3.6X10陶瓷管延時保險絲(圖8)

L3CT系列/Φ3.6X10陶瓷管延時保險絲(圖9)

L3CT系列/Φ3.6X10陶瓷管延時保險絲(圖10)

L3CT 0100100mA



0.013
L3CT 0125125mA



0.033
L3CT 0160160mA



0.073
L3CT 0200200mA



0.115
L3CT 0250250mA



0.127
L3CT 0315315mA



0.244
L3CT 0400400mA



0.246
L3CT 0500500mA



0.972
L3CT 0630630mA



1.008
L3CT 0800800mA



2.628
L3CT 11001A

6.228
L3CT 11251.25A


10.08
L3CT 11601.6A

15.26
L3CT 12002A

21.60
L3CT 12502.5A

29.47
L3CT 13003A




34.40
L3CT 13153.15A

56.57
L3CT 13503.5A




70.25
L3CT 14004A

107.2
L3CT 15005A

129.8
L3CT 16306.3A


258.3
L3CT 17007A





197.7
L3CT 18008A


244.1
L3CT 210010A



131.8
L3CT 212512.5A





125.0
L3CT 215015A





250.0
